PROYECTO HIDROELÉCTRICO PAUTE

Potencia: 1.075 MW
Nivel del Estudio: Diseño Definitivo
Ubicación: Rió Paute - Prov. Azuay
Fecha de Inicio de la Consultoría: Marzo 1976
Fecha de Finalización de la Consultoría: Julio 1983
Monto Total de los Contratos: USD $12.435.354
Nombre de las Firmas Asociadas: Asociación IECO/ASTEC-ICA-INELIN
Cliente: Instituto Ecuatoriano de Electrificación (INECEL)
Descripción
La Central Hidroeléctrica Paute se encuentra ubicada en la provincia de Azuay, en la zona centro sur del Ecuador, y consiste en el aprovechamiento de las aguas del río Paute. Actualmente es la central generadora más grande del país, con una capacidad instalada de 1.075 MW, lo cual representa el 32% de la capacidad total instalada en el Ecuador.

ASTEC, en asociación con la firmas consultoras IECO, ICA, e INLEIN, participó en elaboración, revisión y complementación durante la ejecución de las fases A, B, y C de la etapa I de las obras del proyecto.  Los trabajos realizados incluyeron:
  • Elaborar y revisar  planos y documentos detallados de construcción de todas y cada una de las obras y componentes en la construcción;
  • Elaborar presupuestos y programas de construcción;
  • Definir la potencia y energía del aprovechamiento del río Paute, con y sin Mazar, incluyendo la Central Sopladora, y determinar la secuencia de ejecución por etapas;
  • Optimizar el número y tamaño de unidades a instalarse en la Fase C, considerando la configuración y funcionamiento del Sistema Nacional Interconectado;
  • Revisar y optimizar el diseño y dimensiones de las obras de la Fase C de la Central Paute.
  • Determinar las características de la línea de transmisión Paute-Quito, Quito-Guayaquil y Guayaquil-Paute y sus subestaciones correspondientes;
  • Asesorar durante la construcción del Sistema y de las Subestaciones hasta su puesta en marcha
  • Evaluación económica y financiera del proyecto
Principales Características del Proyecto:

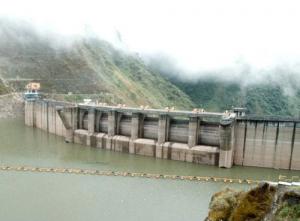

  • Presa: hormigón a gravedad de 170 m de altura y 420 m de longitud en la coronación, con vertedero central; volumen de hormigón 1.180.000 m3
  • Túnel de Desvío:  12 m de diámetro y 590 m de longitud (2.200 m3/s)
  • Túnel de Carga:  5 m de diámetro y 6.070 m de longitud
  • Chimenea de Equilibrio:  Pozo de 7 m de diámetro y 170 m de altura
  • Tubería de Presión:  3,75 m de diámetro, revestida con tubería de acero (25/45 mm)
  • Casa de Máquinas:  caverna subterránea de 123 x 42 x 23 m
  • Patio de Maniobras:  capacidad inicial de 750 MVA (FOA) con equipo aislado en SF6
  • Generadores:  5 de 111/127,7 MVA
  • Turbinas:  5 Pelton de 116 MW
  • Sistema de Transmisión:

    • Líneas a 230 KV:
      • Milagro-Paute (160 km)
    • Líneas a 138 KV:
      •  Santo Domingo-Esmeraldas (170 km)
      • Quevedo-Portoviejo (120 km)
      • Pascuales-Santa Elena (120 km)
      • Milagro-Machala (125 km)
      • Paute-Cuenca (170 km)

    • Subestaciones de 230 KV:   Pascuales, Quevedo, Santo Domingo, Santa Rosa, Molino, Milagro
    • Subestaciones de 138/69 KV:  Esmeraldas, Portoviejo, Santa Rosa y Cuenca
