ASTEC



CENTRAL TÉRMICA ESMERALDAS


Potencia: 132,5 MW
Nivel del Estudio: Diseño Definitivo
Ubicación: Prov. Esmeraldas
Fecha de Inicio de la Consultoría:Julio 1980
Fecha de Finalización de la Consultoría:1982
Monto Total de los Contratos:USD $1.294.780
Nombre de las Firmas Asociadas:Asociación KENNEDY & DONKIN (Inglaterra)/ASTEC-ICA-INELIN
Cliente:Instituto Ecuatoriano de Electrificación (INECEL)

Descripción

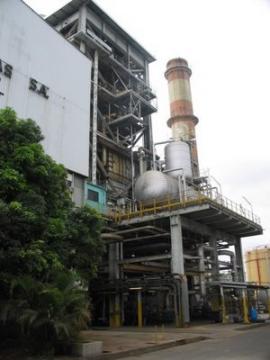

La Central Termoeléctrica Esmeraldas se encuentra ubicada en el nor-occidente del Ecuador, en la provincia de Esmeraldas, y constituye la tercera generadora termoeléctrica más grande del país. ASTEC, en asociación con la firmas consultoras Kennedy & Donkin, ICA, e INELIN, participó en los diseños y supervisión de la construcción, suministro de materiales y equipos, y montaje de la central.

Las obras civiles incluyeron: Casa de máquinas, caldero, edificio eléctrico, chimenea, torre de enfriamiento, tanques de almacenamiento, obra de toma, edificios menores, y subestaciones para distribución.


Principales Características de los Equipos:


Turbina:

  • Tipo:  impulso-reacción, dos cilindros, Tandem-Compound
  • Velocidad:  3.600 rev/min.
  • Presión inicial:  140 kg/cm2 absolutos
  • Temperatura inicial:  538 grados centígrados
  • Temperatura recalentamiento:  538 grados centígrados

Caldero:
  • Máxima evaporación continua: 432.000 kg/hora
  • Presión máxima de diseño: 162 kg/cm2
  • Temperatura de vapor supercalentado: 540 grados centígrados
  • Temperatura de agua de alimentación: 245 grados centígrados
  • Combustible: Fuel Oil No. 6

Generador:

  • Capacidad continua de generación: 155.882 KVA
  • Voltaje: 13.800 V
  • Velocidad: 3.600 rpm
  • Voltaje nominal de campo: 215 V


Transformador:
  • Voltajes nominales
  • Primario: 13.800 V
  • Secundario: 155.000 V -5%
  • Capacidad nominal continua: 120/160 MVA
